स्क्वेअर बॉडी हाय स्पीड फ्यूज म्हणजे काय आणि सेमिकंडक्टर संरक्षणासाठी ते का महत्त्वाचे आहे

आधुनिक विद्युत प्रणालींमध्ये, संवेदनशील पॉवर इलेक्ट्रॉनिक्सचे संरक्षण करणे नेहमीपेक्षा अधिक महत्त्वाचे आहे. इन्व्हर्टर, कन्व्हर्टर्स, ईव्ही चार्जिंग सिस्टीम आणि इंडस्ट्रियल ड्राईव्ह यांसारखी उपकरणे IGBT, SCRs, MOSFETs आणि डायोड्स सारख्या सेमीकंडक्टर घटकांवर जास्त अवलंबून असतात. अगदी थोडक्यात ओव्हरकरंट इव्हेंट या महागड्या घटकांना कायमचे नुकसान करू शकते.

A स्क्वेबॉडी हाय स्पीड फ्यूज आहेतदोष प्रवाहांना अत्यंत जलद प्रतिसाद देण्यासाठी आणि आपत्तीजनक बिघाडापासून सेमीकंडक्टर उपकरणांचे संरक्षण करण्यासाठी विशेषतः अभियंता आहे. हे फ्यूज नूतनीकरणक्षम ऊर्जा प्रणाली, इलेक्ट्रिक वाहन पायाभूत सुविधा, औद्योगिक ऑटोमेशन आणि वीज रूपांतरण उपकरणांमध्ये मोठ्या प्रमाणावर वापरले जातात.

हे मार्गदर्शक तुम्हाला स्क्वेअर बॉडी हाय स्पीड फ्यूजबद्दल माहित असणे आवश्यक असलेल्या सर्व गोष्टी एक्सप्लोर करते—त्यांची कार्य तत्त्वे, प्रमुख वैशिष्ट्ये, फायदे, अनुप्रयोग, निवड निकष आणि उद्योग ट्रेंडसह. कंपन्यांना का आवडते हे देखील आम्ही स्पष्ट करतोयिनरॉन्गजागतिक फ्यूज मार्केटमध्ये महत्त्वाचे पुरवठादार होत आहेत.

सामग्री सारणी

• 1. स्क्वेअर बॉडी हाय स्पीड फ्यूज म्हणजे काय?
• 2. सेमीकंडक्टर संरक्षणासाठी हाय स्पीड फ्यूज का आवश्यक आहेत?
• 3. स्क्वेअर बॉडी हाय स्पीड फ्यूजची मुख्य वैशिष्ट्ये
• 4. स्क्वेअर बॉडी हाय स्पीड फ्यूज कसे कार्य करते?
• 5. ठराविक अनुप्रयोग
• 6. तांत्रिक तपशील विहंगावलोकन
• 7. स्क्वेअर बॉडी फ्यूज वि पारंपारिक फ्यूज
• 8. योग्य फ्यूज कसा निवडावा
• 9. स्थापना आणि देखभाल टिपा
• 10. सेमीकंडक्टर फ्यूज तंत्रज्ञानातील भविष्यातील ट्रेंड
• वारंवार विचारले जाणारे प्रश्न

1. स्क्वेअर बॉडी हाय स्पीड फ्यूज म्हणजे काय?

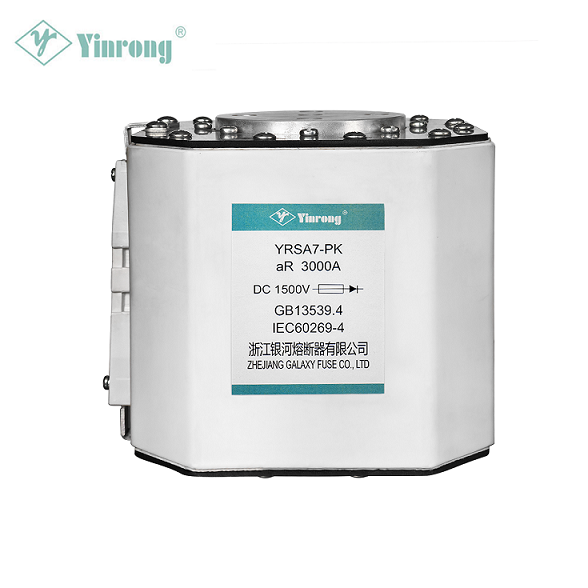

A स्क्वेअर बॉडी हाय स्पीड फ्यूजहा एक प्रकारचा सेमीकंडक्टर प्रोटेक्शन फ्यूज आहे जो फॉल्ट करंट्सला अत्यंत त्वरीत व्यत्यय आणण्यासाठी डिझाइन केलेला आहे. त्याचे चौरस आकाराचे गृहनिर्माण उत्कृष्ट उष्णता नष्ट करणे आणि विद्युत कार्यप्रदर्शन राखून पॉवर सिस्टममध्ये कार्यक्षम स्थापना करण्यास अनुमती देते.

सामान्य-उद्देशीय फ्यूजच्या विपरीत, हाय स्पीड सेमीकंडक्टर फ्यूज संवेदनशील इलेक्ट्रॉनिक घटकांचे संरक्षण करण्यासाठी अनुकूल केले जातात जसे की:

• IGBT मॉड्यूल्स
• पॉवर डायोड्स
• एससीआर थायरिस्टर्स
• MOSFET डिव्हाइसेस
• पॉवर कन्व्हर्टर्स

हे फ्यूज वेगाने फॉल्ट एनर्जी मर्यादित करण्यासाठी आणि सेमीकंडक्टर उपकरणांवर लागू होणारा थर्मल ताण कमी करण्यासाठी इंजिनियर केलेले आहेत. इंडस्ट्री स्पेसिफिकेशन्सनुसार, स्क्वेअर बॉडी हाय स्पीड फ्यूज मिलिसेकंदांमध्ये प्रतिक्रिया देताना अत्यंत उच्च प्रवाहांमध्ये व्यत्यय आणू शकतात.

2. सेमीकंडक्टर संरक्षणासाठी हाय स्पीड फ्यूज का आवश्यक आहेत?

सेमीकंडक्टर घटक अतिप्रवाह परिस्थितीसाठी अत्यंत संवेदनशील असतात. अगदी लहान स्पाइक देखील त्यांना त्वरित नष्ट करू शकतात.

या उपकरणांचे प्रभावीपणे संरक्षण करण्यासाठी पारंपारिक फ्यूज खूप हळू प्रतिक्रिया देतात. त्यामुळे हाय स्पीड सेमीकंडक्टर फ्यूज अत्यंत वेगवान प्रतिसाद वेळेसह डिझाइन केलेले आहेत.

हाय स्पीड फ्यूज वापरण्याची मुख्य कारणे

• अल्ट्रा-फास्ट फॉल्ट वर्तमान व्यत्यय
• महाग सेमीकंडक्टर मॉड्यूल्सचे संरक्षण
• थर्मल नुकसान कमी
• सुधारित उपकरणे विश्वसनीयता
• कॅस्केडिंग सिस्टम अयशस्वी होण्याचे प्रतिबंध

हाय स्पीड स्क्वेअर बॉडी फ्यूज फॉल्ट करंट्स मर्यादित करण्यास आणि सेमीकंडक्टर उपकरणांनी त्यांच्या सुरक्षित ऑपरेटिंग मर्यादा ओलांडण्यापूर्वी पॉवरमध्ये व्यत्यय आणण्यास सक्षम आहेत.

3. स्क्वेअर बॉडी हाय स्पीड फ्यूजची मुख्य वैशिष्ट्ये

स्क्वेअर बॉडी हाय स्पीड फ्यूज अनेक तांत्रिक फायदे देतात जे त्यांना उच्च-कार्यक्षमता इलेक्ट्रिकल सिस्टमसाठी आदर्श बनवतात.

महत्त्वपूर्ण डिझाइन वैशिष्ट्ये

• अत्यंत जलद-अभिनय प्रतिसाद
• उच्च व्यत्यय क्षमता
• कमी I²t ऊर्जा प्रकाशन
• कॉम्पॅक्ट स्क्वेअर बॉडी डिझाइन
• एकाधिक माउंटिंग पर्याय
• व्हिज्युअल उडवलेले फ्यूज निर्देशक

अनेक मॉडेल 1500V DC पर्यंत व्होल्टेज रेटिंग आणि औद्योगिक प्रणालींसाठी उच्च वर्तमान क्षमतांचे समर्थन करतात.

4. स्क्वेअर बॉडी हाय स्पीड फ्यूज कसे कार्य करते?

स्क्वेअर बॉडी हाय स्पीड फ्यूजचे ऑपरेशन विशेषतः डिझाइन केलेल्या फ्यूज घटकांच्या नियंत्रित वितळण्यावर आधारित आहे.

कामाचे तत्व

1. फॉल्ट करंट होतो
2. फ्यूज घटक वेगाने गरम होतो
3. घटक मिलिसेकंदांमध्ये वितळतो
4. चाप तयार होतो आणि त्वरीत विझतो
5. सर्किट सुरक्षितपणे व्यत्यय आला आहे

अंतर्गत बांधकामात सहसा हे समाविष्ट असते:

• चांदीचे फ्यूज घटक
• क्वार्ट्ज वाळू भराव
• सिरेमिक गृहनिर्माण
• उच्च चालकता टर्मिनल

ही सामग्री फ्यूजला वर्तमान प्रवाह मर्यादित करताना कंस ऊर्जा शोषून घेण्यास आणि नष्ट करण्यास परवानगी देते.

5. ठराविक अनुप्रयोग

स्क्वेअर बॉडी हाय स्पीड फ्यूज मोठ्या प्रमाणावर उद्योगांमध्ये वापरले जातात जे उच्च-शक्ती इलेक्ट्रॉनिक उपकरणांवर अवलंबून असतात.

सामान्य अनुप्रयोग

• इलेक्ट्रिक वाहन चार्जिंग स्टेशन
• सौर फोटोव्होल्टेइक इन्व्हर्टर
• पवन ऊर्जा प्रणाली
• बॅटरी ऊर्जा स्टोरेज सिस्टम
• औद्योगिक मोटर ड्राइव्ह
• यूपीएस वीज पुरवठा
• पॉवर रूपांतरण प्रणाली

हे फ्यूज औद्योगिक ऑटोमेशन उपकरणांमध्ये पुनरुत्पादक ड्राइव्ह आणि डीसी बस सिस्टममध्ये देखील वारंवार वापरले जातात.

6. तांत्रिक तपशील विहंगावलोकन

शरीराचे वेगवेगळे आकार आणि माउंटिंग शैली अभियंत्यांना स्क्वेअर बॉडी फ्यूज विविध प्रकारच्या पॉवर सिस्टममध्ये समाकलित करण्याची परवानगी देतात.

7. स्क्वेअर बॉडी फ्यूज वि पारंपारिक फ्यूज

8. योग्य स्क्वेअर बॉडी हाय स्पीड फ्यूज कसा निवडावा

योग्य सर्किट संरक्षण सुनिश्चित करण्यासाठी योग्य फ्यूज निवडणे महत्वाचे आहे.

मुख्य निवड घटक

• व्होल्टेज रेटिंग
• वर्तमान रेटिंग
• व्यत्यय क्षमता
• फ्यूज ऑपरेटिंग क्लास (एआर किंवा जीआर)
• थंड परिस्थिती
• स्थापना पद्धत
• उपकरणे प्रकार

उत्पादकांना आवडतेयिनरॉन्गग्राहकांना त्यांच्या अनुप्रयोगासाठी योग्य फ्यूज निवडण्यात मदत करण्यासाठी तपशीलवार डेटाशीट आणि अभियांत्रिकी समर्थन प्रदान करा.

9. स्थापना आणि देखभाल टिपा

इष्टतम फ्यूज कार्यप्रदर्शन सुनिश्चित करण्यासाठी योग्य स्थापना आवश्यक आहे.

सर्वोत्तम पद्धती

• फ्यूज टर्मिनल्सवर योग्य टॉर्क असल्याची खात्री करा
• सुसंगत फ्यूज धारक वापरा
• योग्य वायुवीजन ठेवा
• नियमितपणे फ्यूज निर्देशक तपासा
• समान रेटिंगसह फ्यूज बदला

नियमित तपासणी ओव्हरहाटिंग, सैल कनेक्शन किंवा पर्यावरणीय नुकसान शोधण्यात मदत करू शकते.

10. सेमीकंडक्टर फ्यूज तंत्रज्ञानातील भविष्यातील ट्रेंड

पॉवर इलेक्ट्रॉनिक्स विकसित होत असताना, उच्च कार्यक्षमता फ्यूज संरक्षणाची मागणी वेगाने वाढत आहे.

उदयोन्मुख ट्रेंड

• उच्च व्होल्टेज डीसी संरक्षण
• सुधारित आर्क सप्रेशन तंत्रज्ञान
• कॉम्पॅक्ट फ्यूज डिझाइन
• स्मार्ट मॉनिटरिंग सिस्टमसह एकत्रीकरण
• उत्तम थर्मल व्यवस्थापन साहित्य

उत्पादक जसे कीयिनरॉन्गनवीकरणीय ऊर्जा, ईव्ही चार्जिंग इन्फ्रास्ट्रक्चर आणि इंटेलिजेंट पॉवर ग्रिड्ससह आधुनिक अनुप्रयोगांना समर्थन देण्यासाठी प्रगत फ्यूज तंत्रज्ञानामध्ये गुंतवणूक करत आहेत.

वारंवार विचारले जाणारे प्रश्न

1. एआर आणि जीआर फ्यूज वर्गांमध्ये काय फरक आहे?

aR फ्यूज सेमीकंडक्टरसाठी शॉर्ट-सर्किट संरक्षण प्रदान करतात, तर gR फ्यूज ओव्हरलोड आणि शॉर्ट-सर्किट दोन्ही संरक्षण प्रदान करतात.

2. सामान्य फ्यूज हाय स्पीड सेमीकंडक्टर फ्यूज बदलू शकतो?

नाही. मानक फ्यूज खूप मंद असतात आणि संवेदनशील अर्धसंवाहक घटकांचे संरक्षण करू शकत नाहीत.

3. कोणते उद्योग सामान्यतः स्क्वेअर बॉडी हाय स्पीड फ्यूज वापरतात?

उद्योगांमध्ये अक्षय ऊर्जा, इलेक्ट्रिक वाहने, औद्योगिक ऑटोमेशन आणि पॉवर इलेक्ट्रॉनिक्स यांचा समावेश होतो.

4. हाय स्पीड फ्यूज किती वेगाने काम करतो?

बहुतेक सेमीकंडक्टर फ्यूज फॉल्ट वर्तमान उर्जा मर्यादित करण्यासाठी मिलिसेकंदांमध्ये कार्य करतात.

5. हाय स्पीड फ्यूज किती काळ टिकतात?

त्यांचे आयुष्य ऑपरेटिंग परिस्थितीवर अवलंबून असते, परंतु योग्य निवड आणि स्थापनेसह ते अनेक वर्षे टिकू शकतात.

निष्कर्ष

स्क्वेअर बॉडी हाय स्पीड फ्यूज आधुनिक इलेक्ट्रिकल सिस्टीम आणि सेमीकंडक्टर उपकरणांचे संरक्षण करण्यासाठी महत्त्वपूर्ण भूमिका बजावतात. त्यांचा अति-जलद प्रतिसाद, उच्च व्यत्यय क्षमता आणि मजबूत डिझाइन त्यांना अक्षय ऊर्जा, इलेक्ट्रिक वाहने आणि औद्योगिक ऑटोमेशन यासारख्या उद्योगांमध्ये अपरिहार्य बनवते.

तुम्ही विश्वसनीय अर्धसंवाहक संरक्षण उपाय शोधत असाल तर, येथे अभियांत्रिकी संघयिनरॉन्गतुमच्या ऍप्लिकेशन्ससाठी तयार केलेली व्यावसायिक मार्गदर्शन आणि उच्च-कार्यक्षमता फ्यूज उत्पादने देऊ शकतात.

तपशीलवार उत्पादन माहिती, सानुकूलित उपाय किंवा तांत्रिक समर्थनासाठी, कृपयाआमच्याशी संपर्क साधाआज आणि प्रगत फ्यूज तंत्रज्ञान तुमच्या पॉवर सिस्टमची सुरक्षितता आणि विश्वासार्हता कशी सुधारू शकते ते शोधा.
