फ्यूज निवड: मुख्य पायऱ्या आणि मुख्य विचार

विद्युत प्रणालींमध्ये ओव्हरकरंट फॉल्ट्सपासून संरक्षणाची शेवटची ओळ म्हणून फ्यूज मोठ्या प्रमाणावर ओळखले जातात - त्यांची योग्य निवड थेट दोष व्यत्यय क्षमता आणि उपकरणांचे सुरक्षा मार्जिन निर्धारित करते. अयोग्य निवडीमुळे केवळ वारंवार उपकरणे वीज खंडित होत नाहीत तर आग आणि स्फोट यासारखे गंभीर अपघात देखील होऊ शकतात. तथापि, व्होल्टेज रेटिंग, वर्तमान वैशिष्ट्यपूर्ण वक्र, ब्रेकिंग क्षमता आणि तापमान कमी करणे यासारख्या अनेक जटिल पॅरामीटर्सचा सामना करताना, बरेच अभियंते आणि खरेदी कर्मचाऱ्यांना कोठून सुरुवात करावी याबद्दल स्वतःला खात्री नसते. सर्किट संरक्षण घटकांचे व्यावसायिक पुरवठादार म्हणून,गॅलेक्सी फ्यूजफ्यूज आणि पॉवर वितरण संरक्षण क्षेत्रात अनेक वर्षांपासून सखोलपणे गुंतलेले आहे, जीएल/जीजी स्लो-क्लियर प्रकार, जलद-अभिनय प्रकार आणि डीसी-विशिष्ट प्रकारासह फ्यूज उत्पादनांची संपूर्ण श्रेणी ऑफर करते, ज्यामुळे ग्राहकांना सुरक्षित, अचूक आणि विश्वासार्ह ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षण प्राप्त करण्यात मदत होते. हा लेख, व्यावहारिक अनुभवासह आंतरराष्ट्रीय निवड मानके एकत्र करून, फ्यूज निवडीसाठी मुख्य पायऱ्या आणि मुख्य विचारांची पद्धतशीर रूपरेषा मांडतो, व्होल्टेज, वर्तमान, वैशिष्ट्यपूर्ण वक्र आणि ब्रेकिंग क्षमता यासारख्या परिमाणांमधून योग्य निर्णय घेण्यात मदत करतो आणि एक स्पष्ट, कृती करण्यायोग्य निवड मार्गदर्शक प्रदान करतो.

1. व्होल्टेज रेटिंग निश्चित करा:

फ्यूजचे रेट केलेले व्होल्टेज संरक्षित सर्किटच्या (संभाव्य क्षणिक ओव्हरव्होल्टेजसह) कमाल ऑपरेटिंग व्होल्टेजच्या समान किंवा जास्त असणे आवश्यक आहे. डीसी सर्किट्ससाठी, विशेषत: डीसीसाठी डिझाइन केलेले फ्यूज निवडण्यासाठी विशेष लक्ष देणे आवश्यक आहे, कारण डीसी आर्कमध्ये व्यत्यय आणणे AC आर्कमध्ये व्यत्यय आणण्यापेक्षा खूप कठीण आहे.

2. वर्तमान रेटिंग निश्चित करा (सर्वात गंभीर आणि जटिल)

सामान्य ऑपरेटिंग वर्तमान:

सामान्य ऑपरेटिंग परिस्थितीत सर्किटद्वारे काढलेल्या निरंतर प्रवाहाचे अचूक मापन किंवा गणना करा. फ्यूजचा रेट केलेला प्रवाह सर्किटच्या सामान्य ऑपरेटिंग करंटपेक्षा जास्त असणे आवश्यक आहे आणि संरक्षित कंडक्टर किंवा घटकांच्या सुरक्षित वर्तमान-वाहन क्षमतेपेक्षा कमी असणे आवश्यक आहे.

3. रेट केलेले वर्तमान निवडण्यासाठी मुख्य बाबी

(1) फ्यूज वैशिष्ट्यपूर्ण वक्र

निर्मात्याच्या वेळ-वर्तमान वैशिष्ट्यपूर्ण वक्रचा सल्ला घ्या.

याची खात्री करा की सामान्य ऑपरेटिंग करंट अंतर्गत, फ्यूज साफ होत नाही (म्हणजे, फ्यूज ऑपरेटिंग वेळ सामान्य ऑपरेटिंग वर्तमान बिंदूपेक्षा जास्त आहे).

ओव्हरलोड किंवा शॉर्ट-सर्किट करंट्स अंतर्गत ज्यांना संरक्षणाची आवश्यकता असते, फ्यूज कमी वेळेत सुरक्षितपणे साफ करणे आवश्यक आहे (म्हणजे, वक्र ओव्हरलोड/शॉर्ट-सर्किट पॉइंटच्या डावीकडे आहे).

(2) ओव्हरलोड संरक्षण

स्टार्टअप दरम्यान इनरश करंट असलेल्या उपकरणांसाठी, जसे की मोटर्स आणि ट्रान्सफॉर्मर, फ्यूजने स्टार्टअप (लाट) करंटचा सामना करणे आवश्यक आहे, परवानगीयोग्य प्रारंभ वेळेत साफ न करता (पुरेसे I²t मूल्य असलेले फ्यूज निवडा).

त्याच वेळी, जेव्हा ओव्हरलोड होतो (उदा. रेट केलेल्या प्रवाहाच्या 1.5 ते 6 पट), फ्यूज उपकरणाच्या परवानगीयोग्य ओव्हरलोड वेळेत साफ झाला पाहिजे. स्लो-क्लीअर किंवा वेळ-विलंब फ्यूज निवडा (उदा. gL/gG, Type T).

(3) शॉर्ट-सर्किट संरक्षण

उपकरणाचे नुकसान आणि आग टाळण्यासाठी फ्यूजने अत्यंत कमी वेळेत (सामान्यत: मिलिसेकंद) खूप मोठ्या शॉर्ट-सर्किट करंट्समध्ये व्यत्यय आणला पाहिजे. पुरेशी ब्रेकिंग क्षमता आवश्यक आहे (पुढील विभाग पहा).

(4) तापमान कमी होत आहे

उच्च सभोवतालच्या तापमानात फ्यूजचे वर्तमान रेटिंग कमी होते. डेटाशीटचा सल्ला घ्या आणि कमाल वास्तविक इंस्टॉलेशन वातावरणाच्या तापमानावर आधारित डेरेटिंग गणना करा. उदाहरणार्थ, 55°C च्या सभोवतालच्या तापमानात, सामान्य ऑपरेटिंग करंटपेक्षा 50% किंवा त्याहून अधिक रेट केलेले प्रवाह असलेले फ्यूज निवडणे आवश्यक असू शकते. बंदिस्त उच्च-तापमानाच्या ठिकाणी किंवा उष्णता निर्माण करणाऱ्या घटकांजवळ फ्यूज बसवणे टाळा.

(5) लाट प्रवाह आणि वृद्धत्व

वारंवार सुरू होणारी कडधान्ये किंवा सतत थोडासा ओव्हरलोड फ्यूज वृद्धत्वाला गती देऊ शकते, ज्यामुळे सामान्य ऑपरेटिंग करंटमध्येही ते साफ होते. वास्तविक ऑपरेशनमध्ये सध्याच्या चढउतारांचे मूल्यांकन करा.

4. ब्रेकिंग क्षमता निश्चित करा (इंटरप्टिंग रेटिंग)

फ्यूजची रेट ब्रेकिंग क्षमता संरक्षित सर्किटमध्ये उद्भवू शकणाऱ्या जास्तीत जास्त अपेक्षित फॉल्ट करंटपेक्षा जास्त किंवा समान असणे आवश्यक आहे (सामान्यत: इंस्टॉलेशन पॉइंटवर शॉर्ट-सर्किट प्रवाह). अंतिम सर्किट्स किंवा घरगुती सर्किट्ससाठी, ब्रेकिंग क्षमता अनेक हजार अँपिअर्स (उदा., 6 kA) असणे आवश्यक असू शकते. मोठ्या ट्रान्सफॉर्मरच्या जवळ असलेल्या औद्योगिक मुख्य वितरण बोर्डांसाठी, ब्रेकिंग क्षमता दहापट किंवा शेकडो किलोअँपिअर्स (उदा. 50 kA, 100 kA किंवा त्याहून अधिक) असणे आवश्यक आहे. अपुऱ्या ब्रेकिंग क्षमतेसह फ्यूज निवडल्याने फ्यूज फुटू शकतो किंवा मोठ्या फॉल्ट करंटमध्ये व्यत्यय आणताना कंस विश्वसनीयपणे विझविण्यात अयशस्वी होऊ शकतो, ज्यामुळे गंभीर अपघात होऊ शकतात.

गंभीर सुरक्षा चेतावणी

कोणतेही पर्याय नाहीत:

निर्दिष्ट केलेल्या पेक्षा जास्त वर्तमान रेटिंग असलेले फ्यूज कधीही वापरू नका किंवा वायर (तांबे किंवा लोखंड) सह फ्यूज बदलू नका. हा आगीचा गंभीर धोका आहे.

DC सह सावधगिरी:

DC सिस्टीममध्ये, नेहमी DC रेटिंगने स्पष्टपणे चिन्हांकित केलेले आणि पुरेसे व्होल्टेज रेटिंग असलेले फ्यूज वापरा. AC फ्यूज DC फॉल्ट करंट्समध्ये सुरक्षितपणे व्यत्यय आणू शकत नाहीत.

अपुऱ्या ब्रेकिंग क्षमतेचा धोका:

मोठ्या शॉर्ट-सर्किट करंटमध्ये व्यत्यय आणताना अपुरी ब्रेकिंग क्षमतेसह फ्यूज फुटू शकतो, एक चाप आणि उडणारा मलबा तयार करतो - अत्यंत धोकादायक.

बदली नियम:

फ्यूज साफ झाल्यानंतर, नेहमी दोषाचे कारण ओळखा आणि काढून टाका, नंतर त्याच प्रकारच्या आणि समान रेटिंगच्या फ्यूजसह बदला.

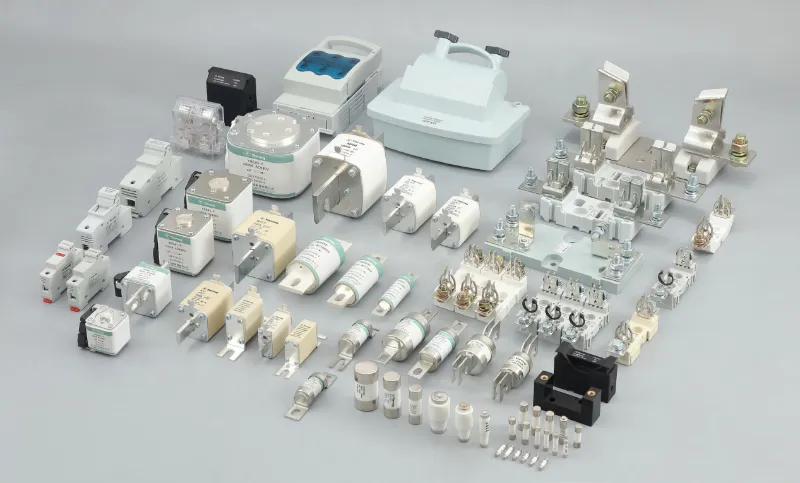

फ्यूज निवड "फक्त एक मोठे रेटिंग निवडा" इतके सोपे नाही - यासाठी व्होल्टेज, करंट, सभोवतालचे तापमान, इनरश करंट आणि शॉर्ट-सर्किट ऊर्जा यासारख्या एकाधिक व्हेरिएबल्सचा सर्वसमावेशक विचार करणे आवश्यक आहे. चुकीच्या निवडीमुळे संरक्षण उपकरण कुचकामी ठरू शकते किंवा अपघाताचा स्रोत देखील होऊ शकतो. Galaxy Fuse ची संपूर्ण श्रेणी देतेफ्यूज उत्पादने1A ते 2000A पर्यंत, AC 250V/500V/690V आणि DC 150V/500V/1000V कव्हर करते, ज्यात gG/gL सामान्य-उद्देश फ्यूज, aM मोटर संरक्षण फ्यूज, जलद-अभिनय अर्धसंवाहक संरक्षण फ्यूज आणि PV/एनर्जी स्टोरेज फ्यूसेस- DC. आम्ही पूर्ण वेळ-वर्तमान वक्र आणि I²t निवड डेटा समर्थन देखील प्रदान करतो. आमची तांत्रिक टीम तुम्हाला सखोल निवड सेवांमध्ये मदत करू शकते जसे की डेरेटिंग कॅल्क्युलेशन, ब्रेकिंग कॅपॅसिटी व्हेरिफिकेशन आणि वृद्धत्वाचे जीवन मूल्यमापन.

प्रकल्पासाठी फ्यूज निवडत आहात? डीसी संरक्षण किंवा उच्च शॉर्ट-सर्किट वर्तमान परिस्थितींबद्दल अद्याप खात्री नाही?

मोकळ्या मनानेसंपर्कदगॅलेक्सी फ्यूज टीमकधीही, किंवा खाली संदेश द्या. आम्हाला फक्त तुमचे ऑपरेटिंग व्होल्टेज, सामान्य लोड करंट, इनरश पीक करंट आणि सभोवतालचे तापमान प्रदान करा आणि आम्ही तुमच्यासाठी सर्वात सुरक्षित आणि सर्वात किफायतशीर फ्यूज मॉडेलची शिफारस करू.
