हाय व्होल्टेज, लो व्होल्टेज, डीसी, एसी… योग्य फ्यूज कसा निवडायचा?

इलेक्ट्रिकल सिस्टीममध्ये, फ्यूज हा सर्वात नम्र परंतु अपरिहार्य घटक असू शकतो. ते शांतपणे प्रत्येक सर्किट आणि उपकरणाच्या प्रत्येक तुकड्याचे रक्षण करते, सिस्टम सुरक्षेसाठी स्वतःचे बलिदान देण्यासाठी चुकीच्या क्षणी पाऊल टाकते. तरीही, बाजारपेठेतील उत्पादनांच्या विपुल श्रेणीचा सामना केला जातो-उच्च-व्होल्टेज आणि लो-व्होल्टेज, AC आणि DC, सामान्य-उद्देश आणि जलद-अभिनय-योग्य निवड करणे हे प्रत्येक अभियंता आणि खरेदी व्यावसायिकांनी हाताळले पाहिजे असे आव्हान आहे.

40 वर्षांहून अधिक विशिष्ट उत्पादन अनुभवासह, गॅलेक्सी फ्यूज समजते की सर्किट सुरक्षिततेसाठी "योग्य मॉडेल निवडणे" ही संरक्षणाची पहिली ओळ आहे. हा लेख तीन प्रमुख परिमाणे: व्होल्टेज, करंट आणि ऍप्लिकेशनमधून फ्यूज निवडीच्या मूळ तर्कांबद्दल मार्गदर्शन करेल.

I. व्होल्टेज परिमाण: उच्च आणि कमी व्होल्टेज दरम्यानची सीमा

कमी-व्होल्टेज फ्यूजपासून उच्च-व्होल्टेज वेगळे करण्याची गुरुकिल्ली त्यांच्या अनुप्रयोग परिस्थिती आणि चाप-शमन क्षमतांमध्ये आहे.

1. कमी-व्होल्टेज फ्यूज: औद्योगिक आणि निवासी वापरासाठी दैनिक संरक्षक

कमी-व्होल्टेज फ्यूज दैनंदिन जीवनात आणि औद्योगिक नियंत्रण अनुप्रयोगांमध्ये मोठ्या प्रमाणावर वापरले जातात. सामान्य स्वरूपांमध्ये घरगुती वितरण बॉक्समध्ये आढळणारे पोर्सिलेन प्लग-इन प्रकार, कंट्रोल कॅबिनेटमधील स्क्रू-इन प्रकार आणि औद्योगिक उपकरणांमध्ये सामान्यतः दिसणारे दंडगोलाकार काडतूस फ्यूज (फिलरसह किंवा त्याशिवाय) यांचा समावेश होतो.

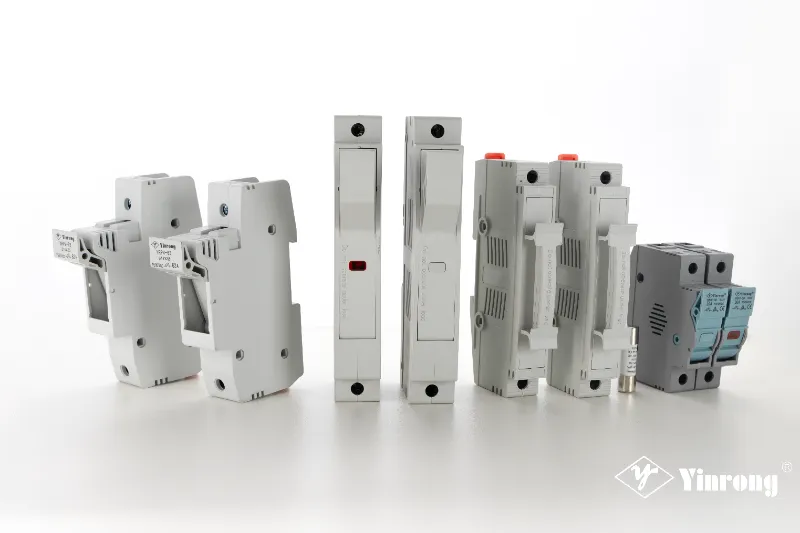

गॅलेक्सी फ्यूजच्या या श्रेणीतील मुख्य उत्पादनांमध्ये स्क्वेअर हाय-स्पीड फ्यूज मालिका (जसेYRSA, NH/एनटी मालिका) आणि दंडगोलाकार मालिका (जसेYRPV आणिपारंपारिक दंडगोलाकार मालिका). ही उत्पादने प्रामुख्याने 1500V पर्यंत आणि त्यापेक्षा कमी व्होल्टेज रेटिंगवर सर्किट्स, मोटर्स आणि इलेक्ट्रॉनिक उपकरणांच्या ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षणासाठी डिझाइन केलेली आहेत.

2. उच्च-व्होल्टेज फ्यूज: पॉवर सिस्टमचे "सुरक्षा वाल्व".

हाय-व्होल्टेज फ्यूज विशेषतः 1kV (जसे की 3kV, 10kV आणि 35kV) वरील पॉवर सिस्टमसाठी डिझाइन केलेले आहेत, जे सामान्यतः बाहेरील सबस्टेशन आणि युटिलिटी पोलवर आढळतात.

ते प्रामुख्याने वर्तमान-मर्यादित प्रकार आणि ड्रॉपआउट प्रकारांमध्ये वर्गीकृत आहेत. करंट-लिमिटिंग फ्यूज सामान्यत: घरामध्ये वापरले जातात, शॉर्ट सर्किटच्या क्षणी उच्च फॉल्ट प्रवाहांना वेगाने व्यत्यय आणण्यास सक्षम असतात. ड्रॉपआउट फ्यूज प्रामुख्याने घराबाहेर वापरले जातात, जेथे ऑपरेशननंतर फ्यूज ट्यूब आपोआप खाली येते, ज्यामुळे एक दृश्यमान अलग करणारे अंतर तयार होते जे डिस्कनेक्टिंग कार्य म्हणून देखील काम करते.

II. वर्तमान परिमाण: AC आणि DC मधील गंभीर रेषा

डीसी फ्यूज आणि एसी फ्यूज कधीही परस्पर बदलू शकत नाहीत - ही फ्यूज निवडीतील सर्वात धोकादायक आणि सर्वात सामान्य चूक आहे.

1. एसी फ्यूज: निसर्गासोबत काम करणे

एसी करंट वेळोवेळी दिशा बदलतो आणि नैसर्गिकरित्या प्रत्येक चक्र "शून्य" मधून जातो. फ्यूज या वैशिष्ट्याचा फायदा घेतात- सध्याच्या झिरो-क्रॉसिंगवर चाप नैसर्गिकरित्या विझते, ज्यामुळे AC फ्यूजचे बांधकाम तुलनेने सोपे होते.

2. डीसी फ्यूज: जबरदस्तीने विलोपन

डीसी करंटमध्ये नैसर्गिक शून्य क्रॉसिंग पॉइंट नाही. एकदा चाप तयार झाला की, तो स्वतःला जळत्या सामन्याप्रमाणे टिकवून ठेवतो, ज्यामुळे स्वत: ची विलुप्त होणे अत्यंत कठीण होते. DC सर्किटमध्ये चुकून AC फ्यूज वापरला गेल्यास, चाप विझवता येत नाही-ज्यामुळे फ्यूज उत्तम प्रकारे फुटतो आणि उपकरणे सर्वात वाईटरित्या आग लागतात.

गॅलेक्सी फ्यूजचे डीसी फ्यूज (चार्जिंग स्टेशन्स, एनर्जी स्टोरेज सिस्टीम आणि पीव्ही इनव्हर्टरमध्ये मोठ्या प्रमाणावर वापरले जातात) विशेषतः या आव्हानाला सामोरे जाण्यासाठी डिझाइन केले आहेत: लांब ट्यूब बॉडी, अधिक जटिल अंतर्गत बांधकाम, आर्क स्ट्रेचिंग आणि स्प्लिटिंग, तीव्र कूलिंगसाठी उच्च-शुद्धता क्वार्ट्ज सँड, आणि व्हॅक्यूम-सदृश क्युरिंग प्रक्रिया आणि उच्च तापमान भरण्याची प्रक्रिया. जबरदस्तीने डीसी आर्क्समध्ये व्यत्यय आणा.

III. अनुप्रयोग परिमाण: नवीन ऊर्जा युगातील "जलद-अभिनय" रहस्य

चार्जिंग स्टेशन, पीव्ही आणि ऊर्जा साठवण क्षेत्रामध्ये जेथे गॅलेक्सी फ्यूजचे सखोल कौशल्य आहे, तेथे एक विशेष प्रकारचा फ्यूज आहे- जलद-अभिनय फ्यूज (हाय-स्पीड फ्यूज) .

1. संरक्षण लक्ष्य: सेमीकंडक्टर उपकरणे

जलद-अभिनय फ्यूज केबल्सचे नाही तर महागड्या IGBTs, SiC MOSFETs, डायोड्स आणि इतर सेमीकंडक्टर पॉवर उपकरणांचे संरक्षण करतात. हे घटक अतिप्रवाहासाठी अत्यंत संवेदनशील असतात—शॉर्ट सर्किट मायक्रोसेकंद ते मिलीसेकंदमध्ये व्यत्यय आणणे आवश्यक आहे किंवा मॉड्यूल कायमचे नष्ट केले जातील.

2. कोर मेट्रिक: I²t मूल्य

फ्यूजची लेट-थ्रू एनर्जी मोजण्यासाठी I²t (अँपिअर-स्क्वेअर सेकंद) हे मुख्य पॅरामीटर आहे. सेमीकंडक्टर उपकरणांमध्ये मर्यादित शॉर्ट-सर्किट सहन करण्याची क्षमता असते—एक जलद-अभिनय फ्यूजने अत्यंत कमी वेळेत दोष दूर करणे आवश्यक आहे, I²t मूल्य डिव्हाइसच्या सहनशीलतेच्या मर्यादेत ठेवून.

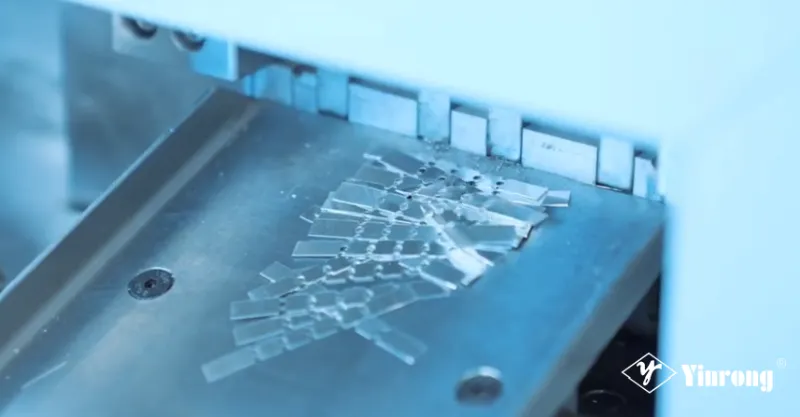

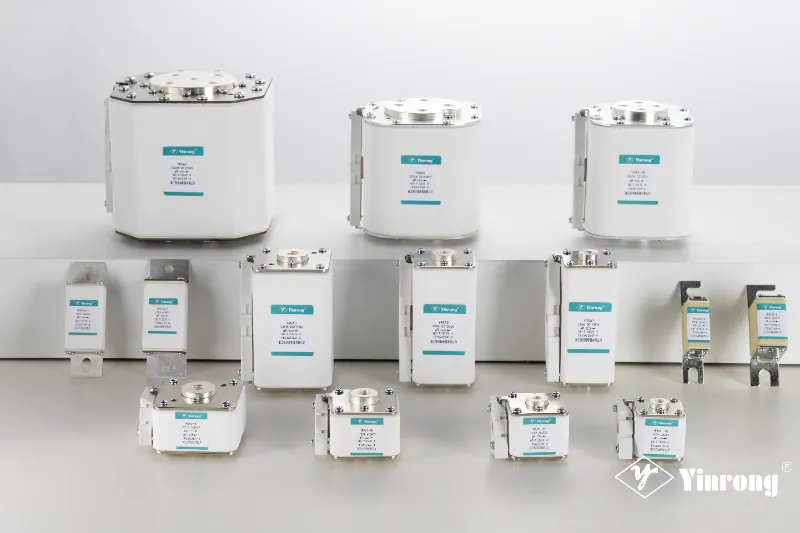

गॅलेक्सी फ्यूजची जलद-अभिनय फ्यूज मालिका (जसे की एआर-क्लास हाय-स्पीड फ्यूज) शुद्ध चांदी किंवा चांदीच्या प्लेटेड कॉपर स्ट्रिप घटकांचा वापर करतात, ऑप्टिमाइझ नेक-स्ट्रक्चर डिझाइनसह एकत्रितपणे, मिलिसेकंद-स्तरीय प्रतिसाद प्राप्त करतात. उर्जा साठवण प्रणाली हाय-स्पीड फ्यूजचे उदाहरण म्हणून, उत्पादन लाइन 500V-1500VDC व्होल्टेज रेटिंग कव्हर करते, विशेषत: DC बस संरक्षण आणि सेमीकंडक्टर डिव्हाइस संरक्षणासाठी डिझाइन केलेले - चिप खराब होण्यापूर्वी फ्यूज त्याचे "संरक्षणाची शेवटची लाइन" मिशन पूर्ण करेल याची खात्री करणे.

जलद-अभिनय आणि सामान्य फ्यूजमधील आवश्यक फरक

अंतिम विचार

उच्च व्होल्टेजची मजबूती असो, कमी व्होल्टेजची सर्वव्यापीता असो, DC ची कठोरता असो किंवा जलद-अभिनय संरक्षणाची गती असो—फ्यूज निवड हे नेहमीच एक अचूक विज्ञान आहे. चुकीचे व्होल्टेज निवडा, आणि चाप विलोपन अयशस्वी. चुकीचा वर्तमान प्रकार निवडा आणि उपकरणे आग लागतात. चुकीचा प्रतिसाद गती निवडा आणि महाग पॉवर मॉड्यूल त्वरित नष्ट होतात.

40+ वर्षे उद्योगातील दिग्गज म्हणून, गॅलेक्सी फ्यूज प्रत्येक वर्तमान परिस्थितीसाठी सर्वात अचूक संरक्षण उपाय प्रदान करण्यासाठी वचनबद्ध आहे. 1980 मध्ये स्थापित, कंपनी R&D, चाचणी, उत्पादन आणि विक्री एकत्रित करते, प्रामुख्याने PV, ऊर्जा संचयन आणि चार्जिंग स्टेशनसाठी पूर्ण-मालिका नवीन ऊर्जा फ्यूज तयार करते. आमची उत्पादने GB13539, IEC60269 आणि इतर आंतरराष्ट्रीय मानकांचे पालन करतात आणि जगभरातील 80 पेक्षा जास्त देश आणि प्रदेशांमध्ये निर्यात केली जातात.

तुमच्या कॉम्प्लेक्स सर्किटरीसाठी कोणता फ्यूज निवडायचा हे तुम्हाला अनिश्चित असल्यास, कृपयागॅलेक्सी फ्यूज तांत्रिक टीमशी संपर्क साधा. तुमच्या विशिष्ट गरजांसाठी सर्वात सुरक्षित निवड समाधान तयार करण्यासाठी आम्ही आमच्या व्यावसायिक डेटाचा आणि व्यापक अनुभवाचा फायदा घेऊ.

गॅलेक्सी फ्यूज - सुरक्षेवर चमकणारा प्रकाश, आतील शक्तीची सुरक्षा.
