डीसी कॉन्टॅक्टर्स आणि फ्यूज एकत्र कसे काम करतात?

I. कार्यात्मक व्याख्या: स्पष्टपणे परिभाषित भूमिकांसह दुहेरी-स्तर संरक्षण आर्किटेक्चर

डीसी संपर्ककर्ता: एक नियंत्रणीय कार्यकारी स्विच

डीसी कॉन्टॅक्टर हे इलेक्ट्रोमेकॅनिकल स्विचिंग डिव्हाइस आहे जे कंट्रोल सिस्टम कमांड अंतर्गत हाय-पॉवर डीसी सर्किट्स कनेक्ट आणि डिस्कनेक्ट करते. चार्जिंग स्टेशनमधील त्याच्या मुख्य कार्यांमध्ये हे समाविष्ट आहे:

चार्जिंग स्टार्ट/स्टॉप कंट्रोल: BMS किंवा चार्जिंग कंट्रोलरच्या आदेशानुसार चार्जिंग पथ स्थापित करण्यासाठी बंद होते आणि पूर्ण झाल्यावर डिस्कनेक्ट करण्यासाठी उघडते.

•आपत्कालीन अलगाव: जेव्हा सिस्टमला अति-तापमान, ओव्हर-व्होल्टेज किंवा इन्सुलेशन दोष यांसारख्या असामान्य परिस्थिती आढळतात तेव्हा आदेश प्राप्त झाल्यावर नियंत्रित पॉवर डिस्कनेक्शन कार्यान्वित करते.

•प्री-चार्ज व्यवस्थापन: प्री-चार्ज रेझिस्टरसह कार्य करते जेणेकरुन मुख्य सर्किट सक्रिय होण्यापूर्वी इनरश करंट मर्यादित करा, बस कॅपेसिटरचे संरक्षण करा.

डीसी फ्यूज: एक निष्क्रिय अंतिम संरक्षण उपकरण

फ्यूज हा एकल-वापरलेला संरक्षणात्मक घटक आहे जो दोष प्रवाहांना अपरिवर्तनीय नुकसान होण्याआधी विश्वसनीयरित्या व्यत्यय आणतो. डीसी चार्जिंग स्टेशन्स आणि सामान्य औद्योगिक फ्यूजमध्ये वापरल्या जाणाऱ्या सेमीकंडक्टर-ग्रेड फास्ट-ॲक्टिंग फ्यूजमधील मूलभूत फरक आहेत:

•मायक्रोसेकंद-स्तरीय प्रतिसाद: कॉन्टॅक्टर मेकॅनिकल ऍक्च्युएशनसाठी आवश्यक असलेल्या दहापट मिलिसेकंदांपेक्षा खूप वेगवान.

•वर्तमान-मर्यादित वैशिष्ट्य: डाउनस्ट्रीम पॉवर उपकरणांच्या (IGBT/SiC) प्रतिकार मर्यादेत फॉल्ट चालू ऊर्जा प्रतिबंधित करते.

•डीसी आर्क-क्वेंचिंग क्षमता: री-इग्निशन जोखमीशिवाय 500V–1500V DC सिस्टममध्ये विश्वसनीय व्यत्यय.

•पोझिशनिंग सारांश: संपर्ककर्ता नियंत्रित "सुरक्षा गेट" आहे; फ्यूज अपरिहार्य "संरक्षणाची शेवटची ओळ" आहे.

II. समन्वित जुळणीचे अभियांत्रिकी तर्क

चार्जिंग स्टेशन प्रोटेक्शन डिझाईन फक्त एकाच एन्क्लोजरमध्ये दोन उपकरणे स्थापित करण्यापासून दूर आहे. त्यांचे समन्वय संबंध हे स्तरित संरक्षण आर्किटेक्चरचे मुख्य तांत्रिक तर्क आहे.

ठराविक पॉवर सर्किट टोपोलॉजी

ग्रिड इनपुट → AC/DC मॉड्यूल → DC बस → फ्यूज → मुख्य संपर्ककर्ता → प्री-चार्ज कॉन्टॅक्टर + रेझिस्टर → वाहन इंटरफेस

संरक्षण पदानुक्रम आणि प्रतिसाद वेळ

न जुळलेल्या समन्वयातून ठराविक अपयश मोड

मूळ डिझाइन निकष: फ्यूज लेट-थ्रू I²t मूल्य हे संरक्षित कॉन्टॅक्टरच्या शॉर्ट-सर्किटच्या I²t मूल्यापेक्षा काटेकोरपणे कमी असणे आवश्यक आहे.

III. जुळणी आणि निवडीसाठी पाच प्रमुख तांत्रिक मापदंड

1. रेटेड व्होल्टेज: एम्पल मार्जिनसह DC-विशिष्ट

डीसी करंटमध्ये नैसर्गिक शून्य-पार बिंदू नसल्यामुळे, चाप नष्ट होणे AC प्रणालींपेक्षा खूप कठीण आहे. म्हणून, DC-विशिष्ट उपकरणांसाठी निवड तर्क मूलभूतपणे AC उपकरणांपेक्षा भिन्न आहे.

निवड तत्त्व: फ्यूज आणि कॉन्टॅक्टर या दोन्हींचे रेट केलेले व्होल्टेज हे सिस्टीमच्या कमाल डीसी बस व्होल्टेजपेक्षा ≥ असणे आवश्यक आहे.

•800V चार्जिंग प्लॅटफॉर्म → शिफारस केलेले 1000V DC किंवा उच्च रेटिंग

•1500V ऊर्जा संचयन प्रणाली → 1500V DC किंवा उच्च रेटिंग निवडणे आवश्यक आहे

अभियांत्रिकी चेतावणी: DC-विशिष्ट उपकरणांसाठी AC-रेट केलेली उत्पादने बदलण्यास कठोरपणे प्रतिबंधित करा. फॉल्ट व्यत्यय दरम्यान चाप प्रभावीपणे विझवण्यात अयशस्वी झाल्यास आपत्तीजनक परिणाम होऊ शकतात.

2. रेट केलेले वर्तमान: संपर्ककर्त्यांसाठी मार्जिन, फ्यूजसाठी I²t गणना

डीसी संपर्ककर्ता:

• सतत वर्तमान रेटिंग चार्जिंग स्टेशनच्या कमाल आउटपुट करंटपेक्षा जास्त असावी.

• अभियांत्रिकी अनुभव घटक: अंदाजे 1.2× वर शिफारस केलेली निवड.

डीसी फ्यूज:

•निवड केवळ रेट केलेल्या वर्तमानावर आधारित नसावी; I²t आणि ब्रेकिंग क्षमतेचे सर्वसमावेशक मूल्यमापन करणे आवश्यक आहे.

•फ्यूज मेल्टिंग I²t संरक्षित सेमीकंडक्टर मॉड्यूल (IGBT/SiC) च्या प्रतिरोधक I²t च्या खाली असणे आवश्यक आहे.

• अभियांत्रिकी अनुभव घटक: अंदाजे 1.5× वर शिफारस केलेली निवड.

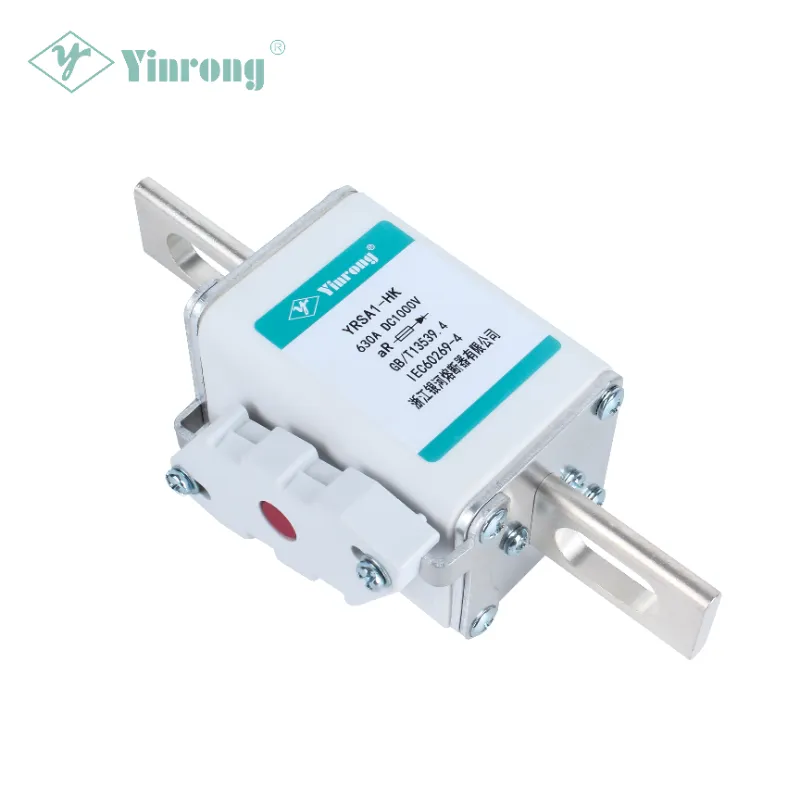

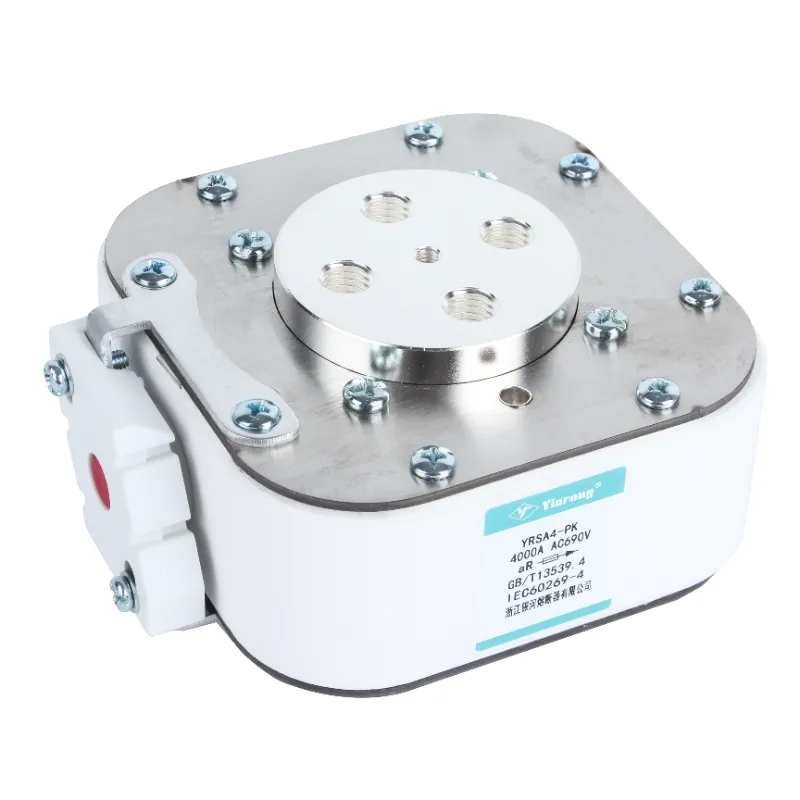

YRSA मालिका झेजियांग गॅलेक्सी फ्यूजमध्ये 690V ते 1500V पर्यंतचे रेट केलेले व्होल्टेज आणि 10A ते 3000A पर्यंतचे रेट केलेले विद्युत् प्रवाह समाविष्ट आहेत, ज्यामध्ये सिल्व्हर-प्लेटेड शुद्ध तांबे किंवा शुद्ध चांदीचे व्हेरिएबल-क्रॉस-सेक्शन फ्यूज घटक आहेत, उच्च-शक्तीच्या ॲल्युमिनामध्ये ठेवलेले आहेत, उच्च-शक्तीच्या ॲल्युमिना-क्वार्ट-क्वार्ट-क्वार्ट-ट्यूबसह मध्यम

3. I²t समन्वय: मॅचिंग डिझाइनचे मुख्य पॅरामीटर

फ्यूज आणि कॉन्टॅक्टर मॅचिंग सिलेक्शनमध्ये I²t (अँपिअर-स्क्वेअर-सेकंद) हा सर्वात गंभीर परिमाणवाचक निर्देशक आहे.

निवड मर्यादा संबंध:

गॅलेक्सी फ्यूजच्या जलद-अभिनय फ्यूज मालिकेत कमी I²t मूल्ये, मजबूत वर्तमान-मर्यादित क्षमता आणि उच्च ब्रेकिंग क्षमता आहे, ज्यामुळे सेमीकंडक्टर उपकरणांच्या शॉर्ट-सर्किट संरक्षणासाठी आणि संपूर्ण उपकरणे योग्य आहेत.

4. वेळ-वर्तमान निवडक समन्वय

मल्टी-लेव्हल प्रोटेक्शन आर्किटेक्चरमध्ये, फॉल्ट पॉईंटच्या सर्वात जवळ असलेले संरक्षणात्मक उपकरण प्रथम ऑपरेट करणे आवश्यक आहे.

5. सभोवतालचे तापमान आणि कमी करणे

अभियांत्रिकी आवश्यकता -40°C कमी तापमानापासून +85°C उच्च तापमानापर्यंत पसरलेल्या वातावरणाच्या विस्तृत श्रेणीमध्ये चार्जिंग स्टेशन्स तैनात केले जातात. फ्यूज आणि कॉन्टॅक्टर्स दोन्ही वास्तविक वातावरणीय तापमानानुसार क्षमता-निर्धारित असणे आवश्यक आहे.

IV. Galaxy Fuse: DC चार्जिंग स्टेशन संरक्षणासाठी व्यावसायिक निवड

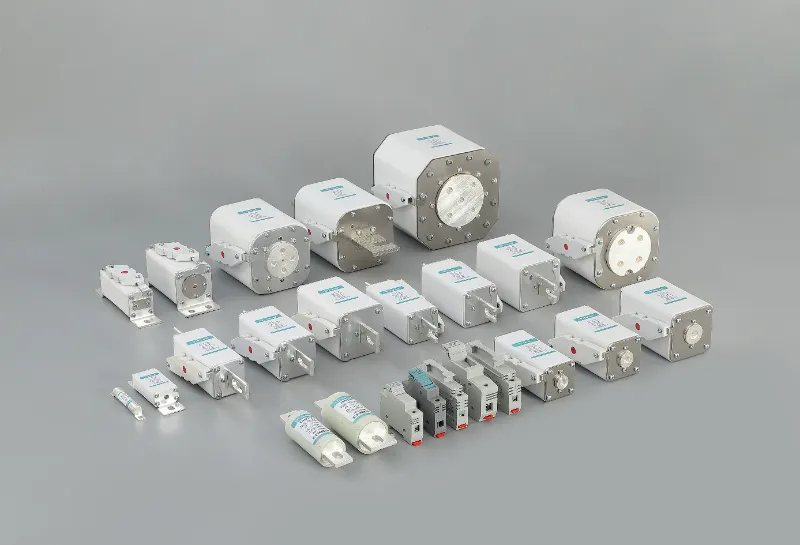

1980 मध्ये स्थापना,झेजियांग गॅलेक्सी फ्यूज कं, लि. R&D, चाचणी, उत्पादन, विक्री आणि आयात/निर्यात एकत्रित करणारा एक व्यावसायिक फ्यूज उपक्रम आहे. पूर्वीच्या मशीन बिल्डिंग मंत्रालयाच्या अंतर्गत एक प्रमुख उपक्रम आणि चीनमधील फ्यूजचा एक अग्रगण्य उत्पादक म्हणून, कंपनीच्या मुख्य उत्पादनांमध्ये फोटोव्होल्टेइक डीसी फ्यूज, नवीन ऊर्जा वाहन फ्यूज आणि चार्जिंग स्टेशन फ्यूज समाविष्ट आहेत. उत्पादने IEC 60269, GB/T 13539.4 आणि इतर आंतरराष्ट्रीय आणि देशांतर्गत मानकांचे पालन करतात आणि युरोप, अमेरिका, आग्नेय आशिया आणि मध्य पूर्व सह 80 पेक्षा जास्त देश आणि प्रदेशांमध्ये निर्यात केली जातात.

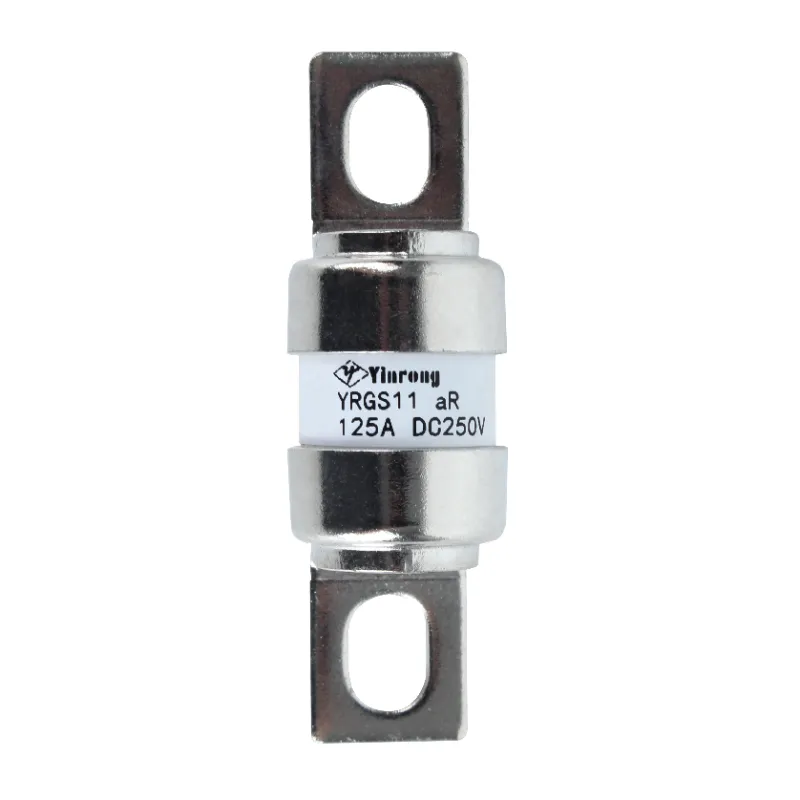

चार्जिंग स्टेशनसाठी शिफारस केलेली DC संरक्षण उत्पादन मालिका

Galaxy Fuse चे मुख्य तांत्रिक फायदे

•पूर्ण-मालिका आंतरराष्ट्रीय प्रमाणपत्रे: अनेक मालिकांनी TÜV, UL, CE आणि CQC प्रमाणपत्रे उत्तीर्ण केली आहेत. व्यवस्थापन प्रणालींमध्ये IATF 16949, ISO 9001, ISO 14001, आणि ISO 45001 समाविष्ट आहे.

•परिपक्व समन्वय उपाय: मुख्य प्रवाहातील डीसी कॉन्टॅक्टर्स आणि परिपक्व निवड समाधानांसह विस्तृत अभियांत्रिकी समन्वय अनुभव.

•संपूर्ण तांत्रिक डेटा समर्थन: कॉन्टॅक्टर्ससह अचूक समन्वय गणना सुलभ करण्यासाठी मोजलेले I²t वक्र आणि कट-ऑफ वर्तमान वक्र प्रदान करते.

• सखोल तांत्रिक संचय: फ्यूज उत्पादन निर्मितीसाठी 48 हून अधिक उपयुक्तता मॉडेल आणि आविष्कार पेटंट आहे आणि 2017 मध्ये राष्ट्रीय उच्च-तंत्रज्ञान उद्योग म्हणून ओळखले गेले.

•उद्योग मानक सहभाग: उत्पादने GB/T 13539.4, IEC 60269 आणि इतर अनेक आंतरराष्ट्रीय आणि देशांतर्गत मानकांचे पालन करतात.

V. निष्कर्ष

डीसी चार्जिंग स्टेशन्समधील कॉन्टॅक्टर्स आणि फ्यूजचे जुळणी तांत्रिकदृष्ट्या खालीलप्रमाणे करता येते: फंक्शनल लेयरिंग, टाइमिंग कोऑर्डिनेशन आणि पॅरामीटर इंटरलॉकिंग.

• IGBT/SiC आणि इतर पॉवर सेमीकंडक्टरची सुरक्षितता सुनिश्चित करण्यासाठी फ्यूज मायक्रोसेकंद-स्तरीय शॉर्ट-सर्किट वर्तमान व्यत्यय घेते.

•संपर्ककर्ता नियंत्रित स्विचिंग व्यवस्थापन, सामान्य प्रारंभ/थांबा आणि आपत्कालीन अलगाव आदेशांची अंमलबजावणी करण्यासाठी जबाबदार आहे.

•दोघे म्युच्युअल बॅकअप रिडंडंसी म्हणून काम करतात, दुहेरी सुरक्षा अडथळा निर्माण करतात.

योग्यरित्या जुळल्यावर, प्रत्येक स्तरित संरक्षणासह स्वतःची कर्तव्ये पार पाडते; जेव्हा जुळत नाही, तेव्हा त्याचे परिणाम संरक्षण अयशस्वी होण्यापासून ते उपकरणे बर्नआउटपर्यंत असतात.

उच्च-गुणवत्तेच्या फ्यूज R&D आणि उत्पादनासाठी 40 वर्षांहून अधिक समर्पणांसह, Galaxy Fuse DC चार्जिंग स्टेशनसाठी सुरक्षित आणि विश्वसनीय सर्किट संरक्षण उपाय प्रदान करण्यासाठी वचनबद्ध आहे.

डीसी चार्जिंग स्टेशन संरक्षण प्रणालीसाठी फ्यूज निवडीसाठी तांत्रिक समर्थनासाठी किंवा संपर्ककर्त्यांशी समन्वय साधण्यासाठी, कृपयाGalaxy Fuse तांत्रिक टीमशी संपर्क साधा.
